Zakończono uruchomienie w Shandong Hongzhitai New Energy Technology, Xintai

1. Uruchomienie zakończone

Zakończono rozruch instalacji rozdzielnicy w firmie Shandong Hongzhitai New Energy Technology Co., Ltd. w Xintai w prowincji Shandong.

Uruchomienie to etap, w którym sprzęt przestaje być instalacją, a zaczyna być działającym systemem. Każdy obwód jest śledzony aż do jego rysunku, każde urządzenie zabezpieczające jest ustawione i sprawdzone, a każda blokada, sygnał i wskazanie jest potwierdzone, aby powiedzieć prawdę o sprzęcie, który się za nim kryje.

Dopiero gdy to wszystko zostanie zrobione, pokój na tych zdjęciach stanie się podstacją, a nie rzędem szafek.

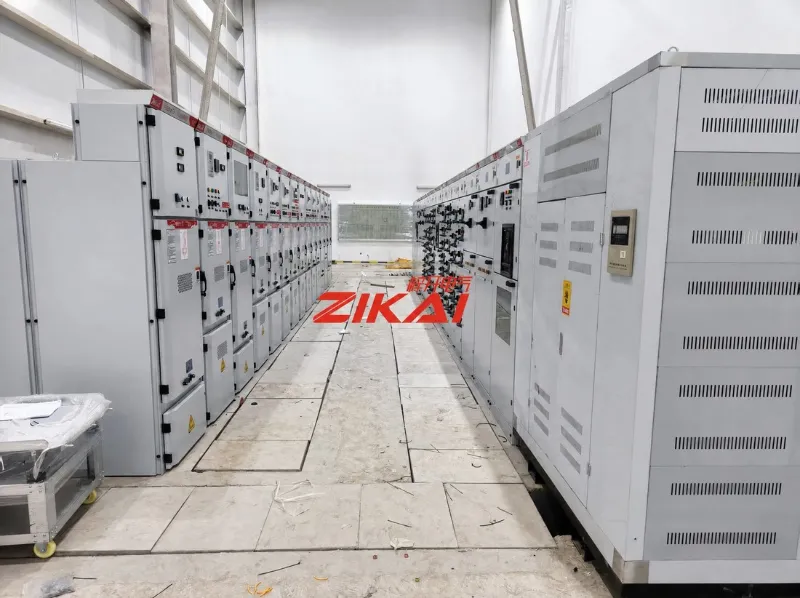

Rysunek 01  Pomieszczenie rozdzielnicy średniego napięcia w zakładzie Xintai z panelami KYN28A-12 ustawionymi w dwóch rzędach naprzeciw siebie w poprzek korytarza operacyjnego.

2. Co zostało zainstalowane: Rozdzielnica w obudowie metalowej KYN28A-12

Podstawowym wyposażeniem jest rozdzielnica wysuwna w osłonie metalowej KYN28A-12: wnętrzowa, trójfazowa, 50 Hz, zbudowana dla systemów jednoszynowych i jednoszynowych sekcyjnych od 3,6 kV do 12 kV.

Jego zadaniem jest odbieranie i dystrybucja energii elektrycznej oraz kontrolowanie, ochrona i monitorowanie podłączonych do niej obwodów – co sprawia, że ​​jest to punkt, w którym zasilanie wejściowe, linie odpływowe, pomiary i zabezpieczenia spotykają się w jednym pomieszczeniu.

Układ jest czytelny na frontach paneli. Na czole biegu znajduje się panel izolacyjny dopływu dla pierwszego odcinka szyn zbiorczych i panel dopływowy dla drugiego, a za nim znajdują się panele wyłączników z oznaczeniem znamionowym 630 A z przodu.

Każdy panel jest oznaczony numerem – G01, G02 i kolejne – wraz z identyfikacją w postaci kodu QR, schematami jednokreskowymi i ostrzeżeniami dotyczącymi bezpieczeństwa.

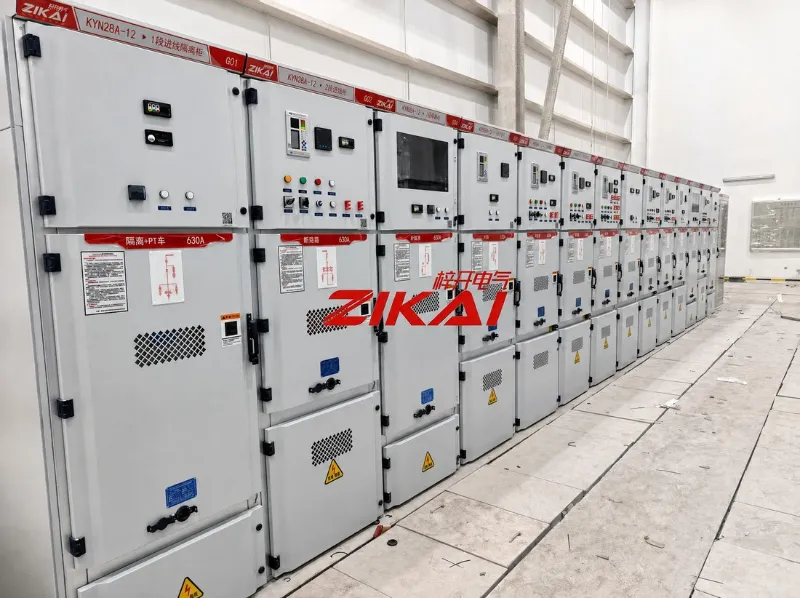

Rysunek 02. Panele KYN28A-12. Numeracja paneli, nazwy obwodów, wartości znamionowe 630 A, schematy jednokreskowe i identyfikacja za pomocą kodu QR na przodzie.

3. Ekran akumulatora prądu stałego

Obok rozdzielnicy znajduje się ekran akumulatora prądu stałego. Jest to źródło rezerwowe, które podtrzymuje ochronę, kontrolę i sygnalizację, gdy nie ma głównego zasilania – czyli dokładnie w tym momencie te obwody mają największe znaczenie.

Ekran łączy sekcję ładowania i dystrybucji z samym akumulatorem, dzięki czemu można sprawdzić cały system DC w jednym miejscu. Na zdjęciach ciąg akumulatorów i oprzyrządowany panel przedni znajdują się w tej samej obudowie.

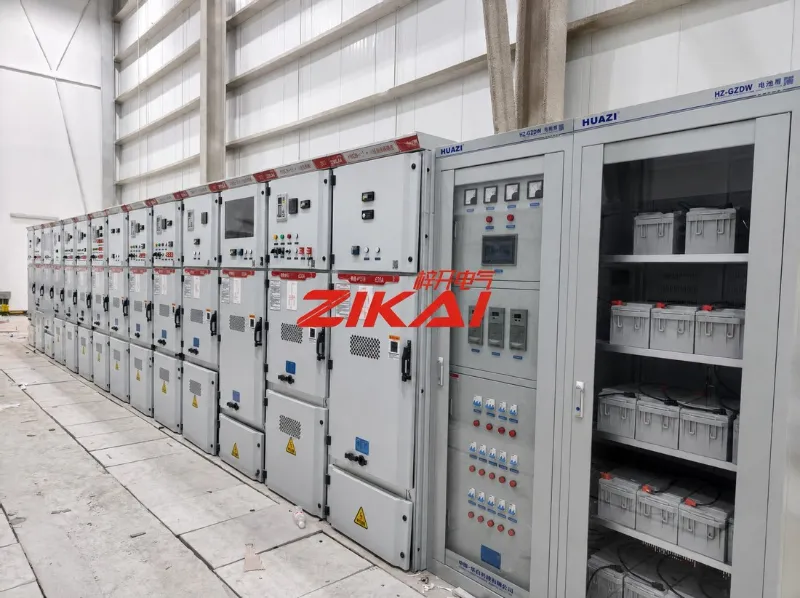

Rysunek 03  Ekran akumulatora prądu stałego z oprzyrządowanym panelem przednim i zestawem akumulatorów umieszczonymi w tej samej obudowie.

4. Co oznacza „uruchomienie zakończone”.

Podpisanie odbioru to lista rzeczy, które zostały wykonane. U nas brzmi to tak:

• Każdy obwód prześledzony i potwierdzony na rysunkach, panel po panelu

• Ustawienia zabezpieczeń zastosowane zgodnie z przeznaczeniem i sprawdzonym działaniem

• Wózki wysuwne sprawdzone pod kątem wyrównania i wymienności na trasie

• Zweryfikowano blokady i rolety bezpieczeństwa, więc żaden panel nie może być obsługiwany w niewłaściwej kolejności

• Sygnały wskazujące, pomiarowe i alarmowe potwierdzone warunkami panującymi na miejscu

• Testy izolacji i dielektryka zaliczone przed podaniem zasilania

• Uzgodnione oznakowanie, diagramy i fizyczna lokalizacja

Nic z tego nie widać na zdjęciu. Wszystko to decyduje o tym, czy pomieszczenie będzie zachowywało się tak, jak mówi rysunek.

5. Zapis witryny

Dwa widoki tego samego przebiegu: cała długość linii rozdzielczej i korytarz operacyjny pomiędzy rzędami. Oznaczenia podłogi, prześwit i położenie każdego panelu w stosunku do jego numeru są częścią tego, co sprawdza się na tym etapie.

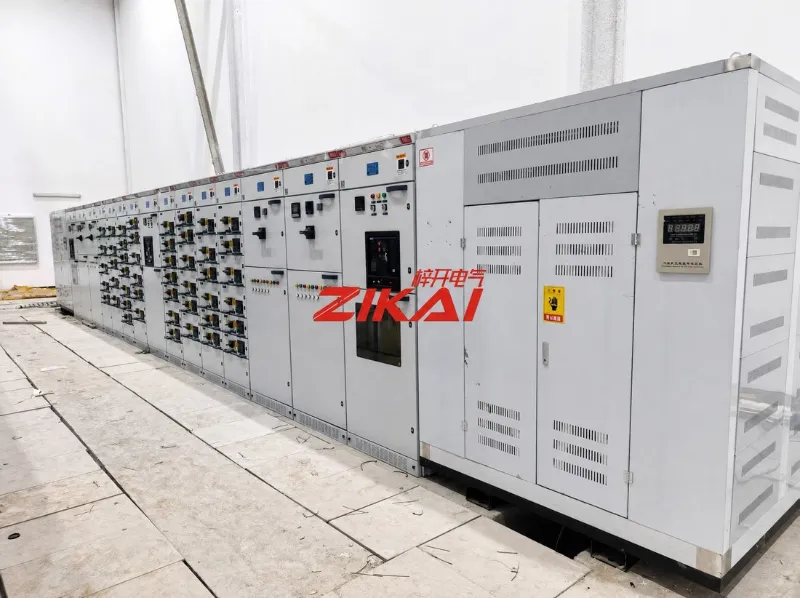

Rysunek 04  Linia rozdzielnicy widziana na całej długości, z kolejno frontami paneli, urządzeniami zabezpieczającymi i tablicami przyrządów.

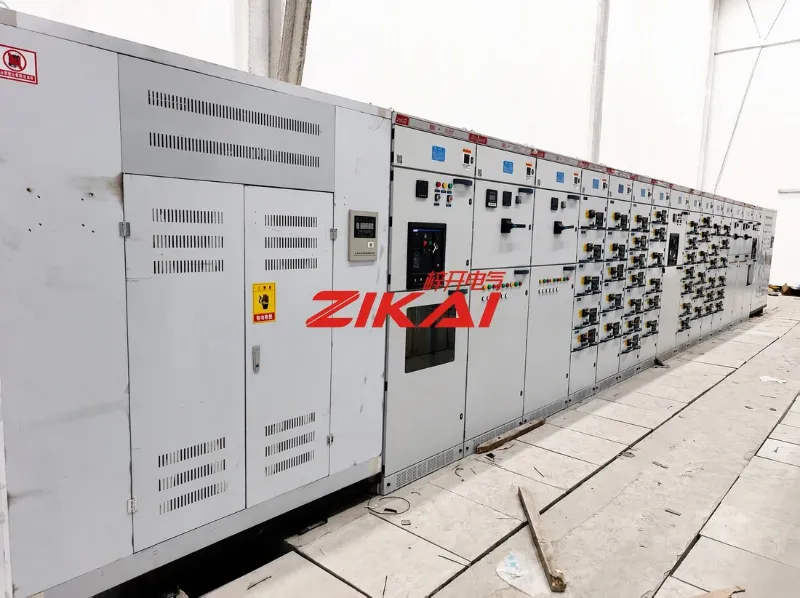

Rysunek 05. Korytarz operacyjny. Fronty paneli, dane znamionowe i ostrzeżenia dotyczące bezpieczeństwa, z wolną przestrzenią dostępową na całej długości.

6. O Zikai Electric

Shanghai Zikai Electric Co., Ltd. (ZIKAI) produkuje, modernizuje i serwisuje kompletne pakiety sprzętu elektroenergetycznego: rozdzielnice średniego napięcia, zespoły rozdzielcze niskiego napięcia, podstacje skrzynkowe, montowane na słupach i napowietrzne wyłączniki próżniowe, urządzenia kompensacyjne kondensatorów i powiązany sprzęt dystrybucyjny.

Projekty realizowane są od dostawy sprzętu poprzez montaż i uruchomienie.
