Wyłącznik próżniowy: przyjazne dla środowiska wysokie napięcie, inteligentna integracja i niezawodne uszczelnienie – VCB wkracza w „drugą krzywą wzrostu”

Kierując się globalną transformacją energetyczną i modernizacją sieci na dużą skalę, firmaWyłącznik próżniowy(VCB) – jedno z najpowszechniej stosowanych zabezpieczeń w systemach elektroenergetycznych – przechodzi systematyczną transformację. Ta ewolucja przesuwa VCB z dominującej pozycji w zakresie średniego napięcia w stronę zastosowań wysokiego napięcia oraz z prostej funkcji przełączania w kierunku inteligentnych węzłów sieci. Branża powszechnie uznaje, że VCB weszły na drugą krzywą wzrostu charakteryzującą się ekologicznymi alternatywami, integracją cyfrową i wyjątkową zdolnością adaptacji do środowiska.


I. Czynniki rynkowe i technologiczne: VCB wchodzi w nowy cykl iteracji

Podstawową zaletą wyłączników próżniowych jest czynnik przerywający — sama próżnia — który zapewnia zerową emisję dwutlenku węgla, dużą zdolność przerywania, długą żywotność elektryczną i bezobsługową pracę. W zakresie średnich napięć (12 kV–40,5 kV) od dawna dominującym rozwiązaniem są wyłączniki VCB. Jednakże przy wyższych poziomach napięcia (72,5 kV i więcej) wyłączniki SF₆ utrzymały wiodącą pozycję ze względu na doskonałe właściwości izolacyjne. Ponieważ SF₆ ma niezwykle wysoki potencjał tworzenia efektu cieplarnianego (około 23 900 razy większy niż CO₂), jego stosowanie wiąże się z coraz bardziej rygorystycznymi przepisami międzynarodowymi i ograniczeniami dotyczącymi emisji dwutlenku węgla.

To tło zapewnia wyraźny techniczny impuls do rozszerzenia technologii wyłączników próżniowych na zastosowania w transmisji wysokiego napięcia. Aktualne główne kierunki rozwoju technicznego obejmują: zwiększenie wytrzymałości napięciowej jednoprzerwowych komór próżniowych, zastosowanie technologii szeregowej wieloprzerwowej przy napięciu 126 kV i wyższym oraz rozwiązania hybrydowe łączące przyjazną dla środowiska izolację gazową z przerwą próżniową.

Porównanie wpływu na środowisko różnych mediów zakłócających

Medium przerywające GWP (CO₂e) Możliwość przerywania Zawiera fluor Trend środowiskowy
Próżnia 0 Znakomity (dojrzały przy MV, w trakcie walidacji przy HV) NIE Preferowana ścieżka
SF₆ ~ 23 900 Doskonały (dojrzały na wszystkich poziomach napięcia) Tak Stoi przed surowymi ograniczeniami
Gazy przyjazne dla środowiska (C4/C5 itp.) ~ 300–1 000 Średnio-wysoki (wymaga przerwy w odsysaniu) Tak (ale znacznie niżej niż SF₆) Rozwiązanie przejściowe

II. Technologia próżniowa wysokiego napięcia: od „trendu” do „walidacji inżynieryjnej”

Zastosowanie wyłączników próżniowych do poziomów napięcia przesyłowego wymaga pokonania kilku kluczowych wyzwań technicznych.

Po pierwsze, zdolność izolacyjna komór próżniowych. Wraz ze wzrostem poziomu napięcia, charakterystyka szczeliny próżniowej przed uderzeniem, stan powierzchni styku i jednorodność pola elektrycznego mają znacznie większy wpływ na wydajność izolacji. Typowe podejścia techniczne obejmują optymalizację struktur stykowych (takich jak styki osiowego pola magnetycznego), poprawę poziomu próżni w przerywaczu i zastosowanie kompozytowych struktur izolacyjnych.

Po drugie, szybka reakcja mechanizmu operacyjnego. Wyłączniki próżniowe wysokiego napięcia zazwyczaj wymagają krótszego całkowitego czasu przerwania, co stawia wyższe wymagania w zakresie właściwości mechanicznych mechanizmu operacyjnego. Mechanizmy sprężynowe, siłowniki z magnesem trwałym i mechanizmy odpychania elektromagnetycznego mają swoje zalety i wady w zakresie szybkiego otwierania, początkowej prędkości otwierania i kontroli dyspersji.

Po trzecie, podział napięcia w połączeniach szeregowych z wieloma przerwami. Przy poziomach napięcia 126 kV i wyższych trudność techniczna i koszt jednoprzerwowych komór próżniowych znacznie wzrastają, co sprawia, że ​​szeregowe połączenie z wieloma przerwami staje się praktyczną opcją inżynierską. Jednakże połączenia szeregowe z wieloma przerwami wiążą się z wyzwaniami związanymi zarówno ze statyczną, jak i dynamiczną niezrównoważeniem dystrybucji napięcia, co wymaga rozwiązań takich jak kondensatory stopniujące lub technologia sterowania synchronicznego.

Według publicznie dostępnych informacji branżowych, kilku krajowych i międzynarodowych producentów rozdzielnic oraz instytucji badawczych zakończyło prace nad prototypami na poziomie 126 kV i weszło w fazę walidacji inżynieryjnej. Postęp ten jest uważany w branży za istotny krok w kierunku rozszerzenia technologii przełączania próżniowego na zastosowania wysokonapięciowe.

Charakterystyka techniczna wyłączników próżniowych według poziomu napięcia

Poziom napięcia Typowe zastosowania Główna struktura przerywacza Typ mechanizmu operacyjnego Poziom inteligencji
12kV Sieci dystrybucyjne, obiekty przemysłowe/handlowe, podstacje mieszkaniowe Pojedyncza przerwa Sprężyna/magnes trwały Wysoki (成熟的)
24kV Dystrybucja przemysłowa, górnictwo, kolej Pojedyncza przerwa Sprężyna/magnes trwały Średnio-wysoki
40,5 kV Energetyka wiatrowa, hutnictwo, podajniki stacyjne Pojedyncza przerwa (wysoka pojemność) Sprężynowy/elektromagnetyczny Średnio-wysoki
72,5 kV Przesył/dystrybucja WN, połączenia sieciowe Seria z wieloma przerwami Sprężyna/hydraulika Średni
126 kV i więcej Główne sieci przesyłowe, strona niskiego napięcia UHV Wieloprzerwowe/hybrydowe Mechanizm o dużej prędkości Niski do wysokiego (w opracowaniu)

III. Inteligentna integracja: VCB ewoluuje od „elementu przełączającego” do „węzła percepcji”

W ramach automatyzacji dystrybucji i inteligentnych systemów obsługi/konserwacji wyłączniki próżniowe zyskują nową rolę. Tradycyjne wyłączniki VCB skupiają się na izolacji zwarć i zabezpieczeniu linii. Nowa generacja zintegrowanych VCB pierwotnego i wtórnego głęboko integruje funkcje wykrywania prądu/napięcia, pozyskiwania mocy, monitorowania stanu, komunikacji i kontroli zabezpieczeń.

W szczególności konsensus techniczny w branży obejmuje: zwartą, zintegrowaną konstrukcję elektronicznych przekładników z przerywaczem próżniowym; zdolność sterownika do szybkiego identyfikowania i usuwania zwarć (zwykle w ciągu kilku cykli); obsługa szybkiego automatycznego ponownego załączenia; oraz możliwości rejestrowania usterek i zdalnej komunikacji.

Co więcej, wraz z rosnącym zapotrzebowaniem na integrację sieci energii odnawialnej, rośnie również wymóg, aby VCB przerywały komponenty o wysokim napięciu prądu stałego. Prądy zwarciowe po stronie systemów fotowoltaicznych, wiatrowych i magazynowania energii często zawierają znaczną część składowych prądu stałego, co stwarza wyzwania techniczne wykraczające poza tradycyjne systemy prądu przemiennego.

Moduły funkcjonalne zintegrowanych inteligentnych wyłączników VCB pierwotnego i wtórnego

Moduł funkcyjny Konkretna treść Wymagania techniczne
Wykrywanie prądu/napięcia Przekładniki elektroniczne (LPCT/EVT) Dokładność pomiaru, zdolność przeciwdziałania nasyceniu
Zbieranie mocy Pobór mocy przekładnika prądowego + bateria zapasowa/superkondensator Niski prąd rozruchowy, długi czas podtrzymania
Kontrola ochrony Nadprądowe, zwarciowe, składowa zerowa, ponowne załączenie Szybka identyfikacja i rozliczenie
Monitorowanie stanu Charakterystyki mechaniczne, wzrost temperatury, stan izolacji Monitorowanie online i ostrzeganie o trendach
Interfejs komunikacyjny RS485/Ethernet/światłowód, Modbus/IEC 61850 Synchronizacja danych, kompatybilność protokołu telekontroli

Porównanie różnych poziomów inteligentnej integracji

Poziom integracji Typowa charakterystyka Główne scenariusze zastosowań
Tradycyjny Rozdzielnica jest oddzielona od urządzenia zabezpieczającego Modernizacja starych podstacji, projekty wrażliwe na koszty
Częściowo zintegrowane Sterownik elektroniczny zintegrowany z rozdzielnicą, przyłącze sygnału zewnętrznego Konwencjonalna automatyzacja dystrybucji
Głęboko zintegrowany Czujniki wbudowane w przerywacz/biegun Inteligentne sieci dystrybucyjne, podstacje cyfrowe

IV. Ekstremalna zdolność adaptacji do środowiska: wysoka ochrona przed wnikaniem staje się kluczem w przypadku produktów przeznaczonych do użytku na zewnątrz

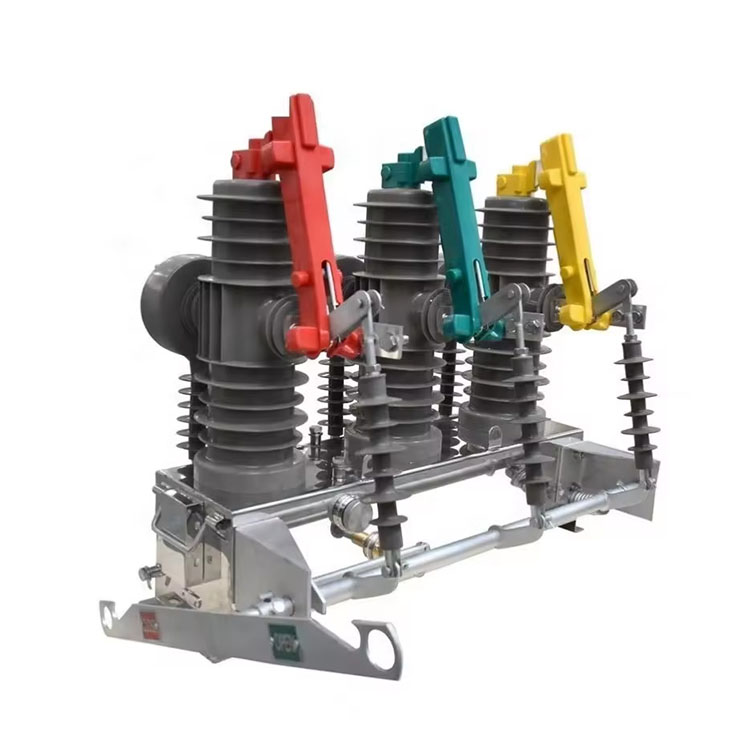

Zewnętrzne wyłączniki próżniowe montowane na słupach działają w złożonych i zmiennych środowiskach. Wilgoć, kondensacja, mgła solna, ekstremalne temperatury i kurz są częstymi przyczynami awarii sprzętu. Wśród nich najważniejszymi problemami są degradacja izolacji i korozja mechanizmu spowodowana kondensacją.

Aby rozwiązać ten problem, w ostatnich latach głównym kierunkiem modernizacji technicznej zewnętrznych VCB stało się zwiększenie ogólnego stopnia ochrony wnikania (IP). Wiodące w branży praktyki podniosły stopień ochrony z tradycyjnego IP54 do IP67, a nawet IP68. IP67 oznacza, że ​​sprzęt może wytrzymać tymczasowe zanurzenie w wodzie bez uszkodzeń, natomiast IP68 oznacza zdolność do pracy w ciągłym zanurzeniu w określonych warunkach.

Kluczowe technologie umożliwiające osiągnięcie wysokiego stopnia ochrony IP obejmują: konstrukcję uszczelnienia pomiędzy przerywaczem a obudową mechanizmu, obróbkę mechanizmu napędowego zapewniającą odporność na korozję oraz optymalizację struktur uszczelniających pomiędzy izolatorami przepustowymi a obudową.

Porównanie zewnętrznych VCB według stopnia ochrony

Ocena IP Ochrona przed kurzem Ochrona wody Typowe środowisko aplikacji Cykl bezobsługowy
IP54 Ograniczona ochrona przed kurzem Zabezpieczone przed bryzgami wody Sucho w głębi lądu, ogólnie w pomieszczeniach/na zewnątrz ~1 rok
IP65 Pyłoszczelny Ochrona przed strumieniami wody Ogólne tereny zewnętrzne, piaszczyste 2–3 lata
IP67 Pyłoszczelny Tymczasowe zanurzenie (30 min/1m) Obszary przybrzeżne, o dużej wilgotności/deszczowe 3–4 lata
IP68 Pyłoszczelny Ciągłe zanurzenie (określone warunki) Obszary zagrożone powodzią, podziemne tunele użytkowe
